SB10-79型機械原理（常用機構）陳列柜 (鋁合金模型)
一、概述：
《機械原理》示教陳列柜是根據大、中專院校、技校、職業學校的機械原理教學大綱設計的電化教學設備。演示形象逼真，運行可靠，制作工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學應用實驗室設備。
二、技術規格：
1、本陳列柜共分十個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900mm（長×寬×高）
2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示？刂撇捎4.2寸液晶觸摸屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
3、柜體采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板，承載性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
4、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。
5、模型材料采用實物、亞克力有機板與工程塑料制造；
三、陳列柜的基本參數及配置：
|
序號與名稱 |
陳 列 柜 內 容 |
|

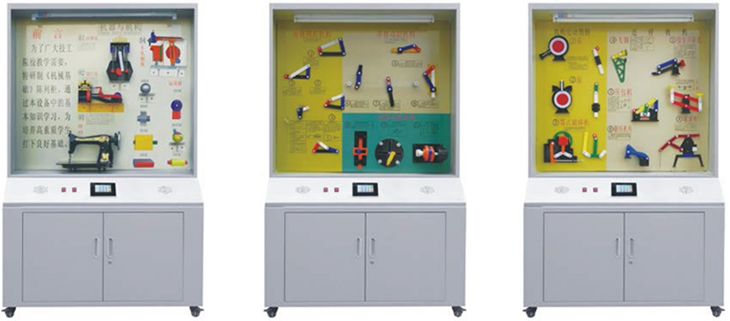

第一柜 機器與機構 |
前言、內燃機、蒸汽機、縫紉機、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副 |
|
第二柜 平面連桿機構的基本形式 |
鉸鏈四桿機構：曲柄搖桿機構（2種形式）、雙曲柄機構、雙搖桿機構（2種形式）。 單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構 雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構 |
|
第三柜 平面連桿機構 |
機構運動簡圖：泵（搖桿泵、滑塊泵）、泵的簡圖（搖桿泵簡圖、滑塊泵簡圖）、顎式破碎機與間圖。 連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。 |
|

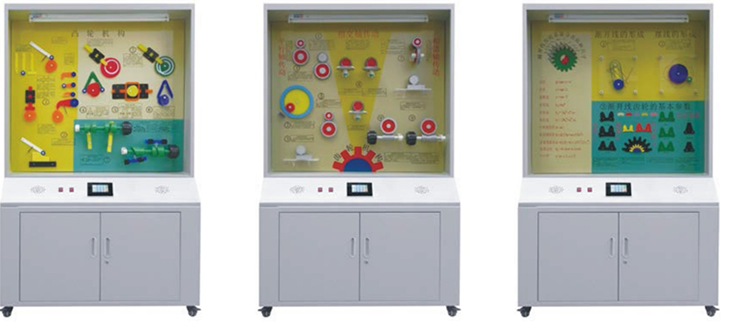

第四柜 凸輪機構的形式 |
盤形凸輪3件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構。 |
|
第五柜 齒輪傳動的各種類型 |
平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。 相交輪傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、 相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構。 |
|
第六柜 齒輪的基本性質 |
漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力解、齒高系數。 |
|

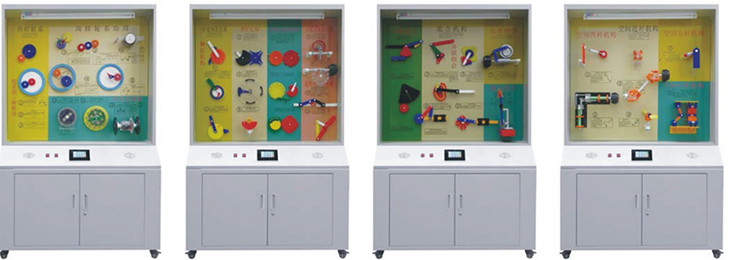

第七柜 輪系的基本形成 |
周轉輪系、差動輪系、行星輪系、定軸輪系合并一件、獲得大傳動比，實現特定的運動、運動的合成、旋轉線、用于傳遞、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器。 |
|
第八柜 間歇運動機構 |
齒式棘輪機構(外齒式、內齒式)、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（不完全齒輪機構、星輪機構）、凸輪式間歇機構。停歇連桿機構、停歇導桿機構 |
|
第九柜 組合機構 |
串聯組合：行程擴大機構、換向傳動機構 并聯組合：齒輪連桿曲線、實驗給定軌跡的機構（盤形凸輪式、槽凸輪式）、實驗變速運動的機構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。 |
|
第十械 空間連桿機構 |
空間四村結構：RSSR空間四桿機構、RCCR聯軸節、單萬向節、雙萬向節、4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的薩勒特機構。 |
注：柜上玻璃屬易碎品，由需方單位自配；
|
